Absorberüberwachung

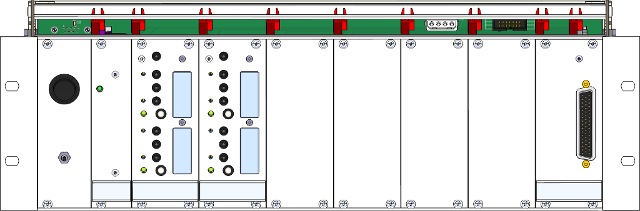

Die Absorberüberwachung (auch HF-Weichen-Überwachung) ist als Ersatz/Nachfolger für das Kathrein 791 111 konzipiert. Die Kontrolleinheiten sind rückwärtskompatibel, verfügen jedoch statt einer über zwei einstellbare Schaltschwellen. Die Zahl der Messkanäle wurde von sechs auf bis zu vierzehn pro Überwachungsgerät erhöht. Bei Verzicht auf zwei Messkanäle kann einer der sieben Steckplätze für Kontrolleinheiten mit einer Interface-Einheit ausgerüstet werden, um die potentialfreien Meldekontakte der verbliebenen Steckplätze zur Frontseite herauszuführen. Die Anbindung an ein SNMP-basiertes Überwachungssystem ist über ein SNMP-GPIO-Gerät wie das 2wcom NC06 möglich.

Mit geringfügig modifizierten Kontrolleinheiten können auch Spannungssignale im Bereich 0 V ... 10 V nach DIN IEC 60381-2 überwacht werden, wodurch sich die Verwendbarkeit des Systems nicht auf die Überwachung von HF-Weichen beschränkt.

Das Projekt steht wahlweise unter der Solderpad Hardware Lizenz 0.51 oder der Apache Lizenz 2.0 zur Verfügung. Diese Lizenzen sind permissiv und gestatten dem Lizenznehmer unter anderem die freie Nutzung, Reproduktion, Modifikation und Redistribution (siehe auch Lizenzbestimmungen). Unter Beachtung der Lizenz dürfen Sie die folgenden Projektdateien ohne gesonderte Erlaubnis für beliebige Zwecke nutzen. Falls diese Dateien Ihnen besonders nützlich waren oder Sie Verbesserungsvorschläge haben, würde es mich natürlich trotzdem freuen, von Ihnen zu hören.

Lizenzbestimmungen

Die Absorberüberwachung steht unter der Solderpad Hardware License 0.51, welche auf der Apache License 2.0 basiert und es auch erlaubt, lizensierte Werke so zu behandeln, als stünden sie unter der Apache License 2.0. Diese von Andrew Katz entworfene offene Hardwarelizenz wird auf der Plattform Solderpad zur Verfügung gestellt und ist hier als Referenz beigefügt: LICENSE

Zuschreibungsvermerk: NOTICE

Änderungshistorie

• [2015-11-30] Designdateien veröffentlicht
• [2015-12-12] Datenblätter veröffentlicht
• [2015-12-15] Verzögerungsmodul Rev. 1.2
• [2016-01-26] Basiseinheit Datenblatt v1.1

Aktuelle Version

Alle Projektdateien in einem Archiv (ZIP)
e7668f23ff6c76b7157c7e181513e2dc369ee6fec2e398643421f0556c35828e (SHA256)

Projektdateien

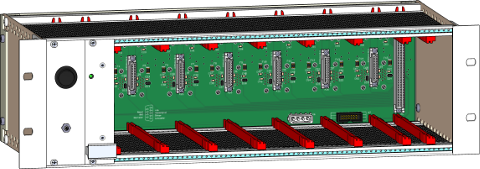

Basiseinheit

• Datenblatt (PDF)

• Frontplatte Rev. 2.0 (AutoCAD)
• Frontplatte Rev. 2.0 (DXF)

• Netzteil Frontplatte Rev. 1.1 (AutoCAD)
• Netzteil Frontplatte Rev. 1.1 (DXF)

• Rückwand A Rev. 2.0 (AutoCAD)
• Rückwand A Rev. 2.0 (DXF)
• Rückwand B Rev. 2.0 (AutoCAD)
• Rückwand B Rev. 2.0 (DXF)

• Backplane Platine Rev. 2.4 (EAGLE Board)
• Backplane Schaltplan Rev. 2.4 (EAGLE Schematic)

Kontrolleinheit

• Datenblatt (PDF)

• Frontplatte Rev. 3.1 (AutoCAD)
• Frontplatte Rev. 3.1 (DXF)

• Platine Rev. 4.4 (EAGLE Board)
• Schaltplan Rev. 4.4 (EAGLE Schematic)

• Verzögerungsmodul Platine Rev. 1.2 (EAGLE Board)
• Verzögerungsmodul Schaltplan Rev. 1.2 (EAGLE Schematic)

Interface-Einheit

• Datenblatt (PDF)

• Frontplatte Rev. 1.1 (AutoCAD)
• Frontplatte Rev. 1.1 (DXF)

• Platine Rev. 1.1 (EAGLE Board)
• Schaltplan Rev. 1.1 (EAGLE Schematic)
